Accesorios estándar:
Software TPPF3
Conjunto de herramientas de trabajo
Manual de instrucciones
Unidad hidráulica
Unidad de refrigerante (400W)
Contrapunto servo hidráulico (MT4)
Función pluma M
Accesorios opcionales:
Pieza de sujeción de trabajo
Unidad refrigerante (400W)
Con calentador en el controlador de aceite
Soplador de aire (fuera del eje)
Torreta T4 (Eje Y/ torreta de 4 estaciones)
Puerta automática
Puerta accionada
| Especificaciones técnicas |
| Capacidad |
Diámetro de giro máx. |
mm |
260 |
| Longitud de giro máx. |
mm |
250 |
| Husillo |
Velocidad del husillo |
min-1 |
40 ~ 4000 |
| Ángulo de índice mínimo |
Grados |
0.001 |
| Nariz del husillo |
|
JIS A2-6 |
| Agujero del husillo a través del diámetro |
mm |
63 |

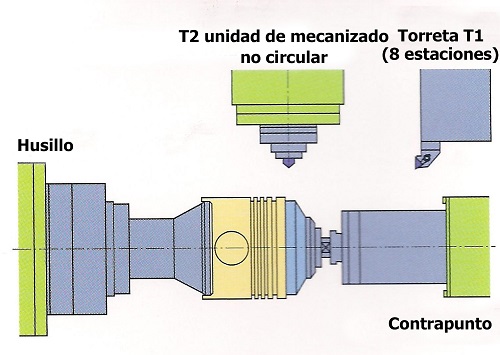

| Torreta |
Tipo de torreta (T1) |
|
Torreta de tambor octogonal |
| Tipo de torreta (T2) |
|
Torreta para mecanizado no circular |
Trayecto |
mm |
X:190 Z:410 A:135 Y:25 |
| Tasa de desplazamiento rápido |
m/min |
X:20 Z:24 A:20 Y:6 |
| Número de herramientas conectables |
|
T1:8 T2:1 (OP:4) |
| Altura de la herramienta cuadrada |
mm |
T1: 25 T2:10 (OP:8) |
| Diámetro de la barra alesadora |
mm |
40 |
| Contrapunto |
Trayecto |
mm |
410 |
| Diámetro de la pluma |
mm |
75 |
| Agujero cónico |
|
MT4 |
| Trayecto de la pluma |
mm |
145 |
| Motores |
Motor del husillo (30min/continuo) |
kW |
11/7.5 |
| Motor de eje de alimentación |
kW |
X:1.2 Z:1.8 A:1.2 Y:2.5 |
| Motor que gira la torreta |
kW |
1.2 |
| Motor de la bomba hidráulica |
kW |
1.5 |
| Motor de la bomba de refrigerante |
kW |
0.4 |
| Fuentes de energía requeridas |
Energía eléctrica |
kVA |
23 |
| Presión de la fuente de aire |
MPa |
0.5 |
| Caudal de la fuente de aire |
NL/min |
100 |
| Capacidad del tanque |
Refrigerante |
L |
245 |
| Unidad hidráulica |
L |
10 |
| Tamaño de la máquina |
Altura |
mm |
1725 |
| Altura desde el nivel del piso hasta la línea central del eje |
mm |
1170 |
| Espacio de piso requerido |
mm x mm |
2125x2581 |
| Peso total de la máquina |
kg |
3600 |
|
