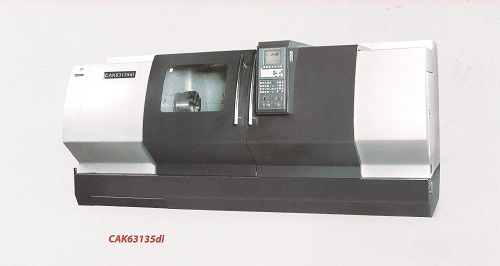

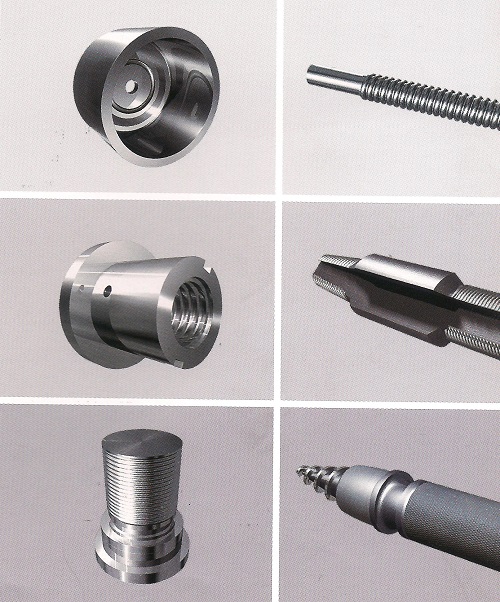

Esta serie de tornos CNC se utiliza principalmente para tornear varias piezas de trabajo con forma de eje, piezas de trabajo en forma de disco, roscas de muchos tipos y pasos, superficies de arco, superficies cónicas y superficies curvas internas o externas de separaciones rotatorias. La máquina puede convertir partes de materiales ferrosos, no ferrosos u otros materiales, incluso a alta velocidad si es necesario. Es muy adecuado para tornear piezas rotatorias con alta precisión, alta eficiencia y es ampliamente utilizado en industrias tales como la automotriz y la motocicleta, eléctrica-electrónica, aeroespacial, militar, etc.
| DETALLES TECNICOS |
| |
Unidades |
GTOCAK63 |
GTOCAK80 |
GTOCAK100Q |
| Movimiento máx. sobre el banco |
mm |
630 |
800 |
1000 |
| Palmo de guía |
mm |
550 |
600 |
600 |
| Longitud de pieza máx. |
mm |
750 1500 3000 |
1500 3000 5000 |
1300 2800 4800 |
| Longitud de corte máx. |
mm |
600 1350 2850 |
1350 2850 4850 |
1300 |
| Diámetro de corte máx. |
Torreta vertical |
mm |
630 |
800 |
1000 |
| Movimiento máx. sobre la corredera |
mm |
350 |
480 |
590 |
| Diámetro de corte máx. |
Con herramienta horizontal |
mm |
500 |
600 |
700 |
Movimiento máx. sobre la corredera
|
mm |
350 |
440 |
590 |
| Nariz del husillo |
mm |
D11 |
D11 |
D11 |
| Plato |
Manual |
|
325 |
325 |
500 |
| Cono interno de la nariz del husillo |
1:20 |
1:20 |
1:20 |
| Diámetro del agujero del husillo |
mm |
104 |
104 |
104 |
| Motor principal |
Motor de frecuenta variable |
kW |
11 |
15 |
15 |
| Altura del centro |
Desde el banco |
mm |
315 |
400 |
510 |
| Desde el suelo |
mm |
1110 |
1130 |
1240 |
| Trayecto del eje X |
mm |
320 |
420 |
505 |
| Trayecto del eje Z |
mm |
600/1350/2850 |
1350/2850/4850 |
1300/2800/4800 |
| Velocidad rápida eje X/Z |
m/min |
4/8 |
4/8 |
4/8 |
| Precisión |
|
IT6-IT7 |
IT6-IT7 |
IT6-IT7 |
Diámetro / recorrido de la manga de contrapunto
|
mm |
100/250 |
100/250 |
125/250 |
| Capacidad total del suministro de energía |
KVA |
22 |
22 |
30 |
| Peso de la máquina (peso neto / peso bruto) |
kg |
3900/4550(CAK6360) |
5500/6500(CAK80135) |
|
| kg |
4000/4800(CAK63135) |
6500/7860(CAK80285) |
|
| kg |
6000/7100(CAK63285) |
11000/13700(CAK80485) |
|
| Dimensión de la caja |
mm |
3040X2070X2310(CAK6360) |
3940X2360X2400(CAK80135) |
|
| mm |
4100X1980X2370(CAK63135) |
5540X2360X2400(CAK80285) |
|
| mm |
5340X2080X2340(CAK63285) |
7910X2320X2450(CAK80485) |
|

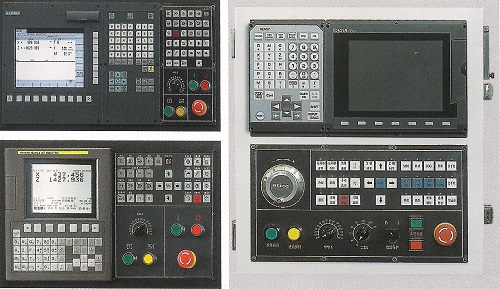

| Controles |
| Modelo del torno |
Sistema CNC |
| CAK63b |
SMTCL-NC100 |
| CAK63c |
SIEMENS 802D |
| CAK63d |
FANUC 0i Mate |
| CAK80b |
SMTCL-NC100 |
| CAK80c |
SIEMENS 802D |
| CAK80d |
FANUC 0i Mate |
|
