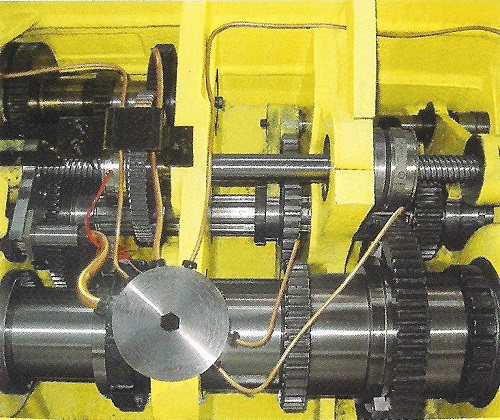

Los tornos GTOCAK50/61 construidos sobre una estructura establecida, una interfaz estable y una calidad confiable, son tornos económicos, prácticos y de tipo universal. Son ampliamente utilizados en industrias tales como la automotriz, petrolera, militar, etc. y son la principal opción seleccionada por los usuarios domésticos.
Esta serie tiene una gama completa de capacidades, y puede utilizarse para mecanizar superficies internas y externas de piezas de trabajo cilíndricas y en forma de disco, superficies curvilíneas, superficies de arco, roscas, agujeros, etc. También se puede usar para mecanizar superficies no curvas circulares, y para escariar.
| DETALLES TECNICOS |
| |
|
Unidades |
GTOCAK50j |
GTOCAK50i |
GTOCAK61j |
CAK61i |
| Movimiento máx. sobre el banco |
mm |
500 |
500 |
610 |
610 |
| Palmo de guía |
mm |
400 |
400 |
400 |
400 |
| Longitud de pieza máx. |
mm |
640 890 1390 1900 |
640 890 1390 1900 |
640 560 1390 1900 |
640 890 1390 1900 |
| Longitud de corte máx. |
mm |
600 850 1350 1860 |
600 850 1350 1860 |
600 850 1350 1860 |
600 850 1350 1860 |
| Diámetro de corte máx. |
Con herramienta vertical |
mm |
500(vertical, 4 estaciones)
360 (vertical, 6 estaciones) |
500(vertical, 4 estaciones)
360 (vertical, 6 estaciones) |
610(vertical, 4 estaciones)
480(vertical, 6 estaciones) |
610(vertical, 4 estaciones)
480(vertical, 6 estaciones) |
| Movimiento máx. sobre la corredera |
mm |
300 |
300 |
370 |
370 |
| Diámetro de corte máx. |
Con herramienta horizontal |
mm |
400 |
400 |
500 |
500 |
Movimiento máx. sobre la corredera
|
mm |
280 |
280 |
350 |
350 |
| Nariz del husillo |
mm |
A8 |
A8 |
A8 |
A8 |
| Plato |
Manual |
|
250 |
250 |
250 |
250 |
| Cono interno de la nariz del husillo |
1:20 |
1:20 |
1:20 |
1:20 |
| Agujero del eje |
mm |
70 |
70 |
70 |
70 |
| Velocidad del husillo |
Doble - Velocidad del motor |
n |
12 steps |
/ |
12 steps |
/ |
| Motor de inversión |
n |
/ |
Auto 3 pasos sin escalonamientos |
|
Auto 3 pasos sin escalonamientos |
| Motor principal |
Doble - velocidad de motor |
kW |
6.5/8 |
/ |
6.5/8 |
/ |
| Motor de inversión |
kW |
/ |
7.5 |
/ |
7.5 |
| Altura del centro |
Desde el banco |
mm |
250 |
250 |
305 |
305 |
| Desde el suelo |
mm |
1130 |
1130 |
1185 |
1185 |
| Trazo del eje X |
mm |
250 |
250 |
305 |
305 |
| Trazo del eje Z |
mm |
600 850 1350 1860 |
600 850 1350 1860 |
600 850 1350 1860 |
600 850 1350 1860 |
| Precisión de la pieza |
|
IT6-IT7 |
IT6-IT7 |
IT6-IT7 |
IT6-IT7 |
| Poder de la fuente de alimentación principal |
kW |
15 |
15 |
15 |
15 |
| Max. peso de carga (tipo disco) |
kg |
600 |
600 |
600 |
600 |
| Max. peso de carga (tipo de eje) |
kg |
1300 1500 1600 1700 |
1300 1500 1600 1700 |
1300 1500 1600 1700 |
1300 1500 1600 1700 |
| Peso de la máquina (peso neto / peso bruto) |
640 |
kg |
2100/4160 |
2100/4160 |
2200/4260 |
2200/4260 |
| 890 |
kg |
2300/4590 |
2300/4590 |
2400/4690 |
2400/4690 |
| 1390 |
kg |
2600/5400 |
2600/5400 |
2700/5500 |
2700/5500 |
| 1900 |
kg |
2900/3500 |
2900/3500 |
3000/3600 |
3000/3600 |
| Dimensión de la caja |
640 |
mm |
3200x2150x2160 |
3200x2150x2160 |
3200x2150x2160 |
3200x2150x2160 |
| 890 |
mm |
3450x2150x2160 |
3450x2150x2160 |
3450x2150x2160 |
3450x2150x2160 |
| 1390 |
mm |
3950x2150x2185 |
3950x2150x2185 |
3950x2150x2185 |
3950x2150x2185 |
| 1900 |
mm |
4450x2150x2185 |
4450x2150x2185 |
4450x2150x2185 |
4450x2150x2185 |

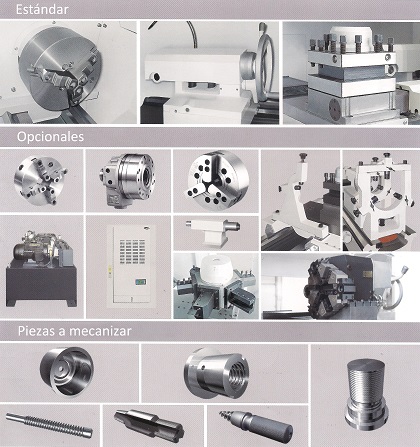

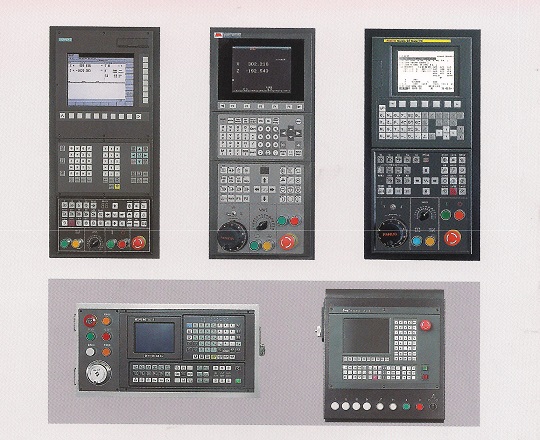

| Controles |
| Modelo del torno |
Sistema CNC |
| CAK50b |
SMTCL-NC100 |
| CAK50g |
SIEMENS 802D |
| CAK50d |
FANUC 0i Mate |
| CAK50n |
Guangzhou CNC 980TD |
| CAK50s |
Huazhong CNC 21T |
| CAK61b |
SMTCL-NC100 |
| CAK61g |
Siemens 820D |
CAK61d |
Fanuc 0i Mate |
| CAK61n |
Guangzhou CNC 980TD |
| CAK61s |
Huazhong CNC21T |
|
