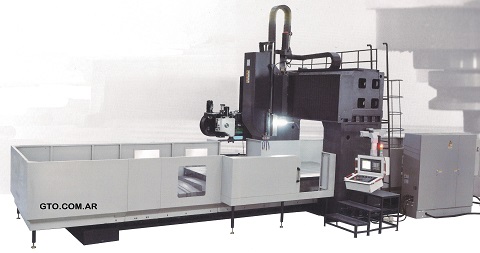

GTO18/23
Precio de Oferta:  Consulte
Precio:  Consulte



seleccione una imagen para aumentar



  Documento sin título

Descripción de las características de la máquina:

Equipado con el controlador FANUC oi-MD, Fanuc 18i y SIEMENS 840D son opcionales

Eje accionador por correas Taiwanés de 6000 rpm

Cadena tipo revista 40 herramientas

Sistema de equilibrado hidráulico automático de la cabeza del husillo

Soplado de aire en el agujero del cono del husillo para la limpieza

Sistema de lubricación automática

Media guardia

Roscado rígido

Opcional: enfriador de aceite del husillo, reductor de velocidad ZF, tabla de cuarto eje



DETALLES TECNICOS


Fresadora de pórtico serie 18 (BXK)

Centro de maquinaria de ganchos (BXH)

Fresadora de pórtico serie 23 (BXK)

Centro de maquinaria de ganchos (BXH)


Unidades

BXK1820L

BXH1830L

BXK1830L

BXH1830L

BXK1840L

BXH1840L

BXL2330L

BXH2330L

BXL2340L

BXH2340L

BXL2350L

BXH2350L

BXL2360L

BXH2360L

Tabla de trabajo
Área capaz (WxL)
mm
1800x2000
1800x1300
1800x4000
2300x3000
2300x4000 2300x5000 2300x6000
T-slot (número-dimensión x espacio) mm   9-22x180     11-28x200
Carga admisible kg 4000 6000 10000 8000 12000 15000 18000
Eje
Agujero cónico del husillo
No.
BT50
Motor del eje (con./30min.sobrecarga) KW 22/26 22/26
Velocidad máx. del eje rpm 6000 6000
Trayecto
Desplazamiento X derecho e izquierdo de la tabla (eje x)
mm
2200
3000
4000
3000
4000 5000 6000
Mesa trasera y delantera de la caja del eje (eje y)
mm

2200

2700
Desplazamiento hacia arriba y abajo de la caja del eje (eje z)
mm

1000
    1000
Distancia de la nariz del husillo a la cara de la mesa
mm
250-1250   260-1260
Anchura del pórtico mm 2200 2700
Avance
Rapidez eje x transversal
mm/min
10000
8000
6000
8000
6000 6000 5000
Repidez eje Y transversal mm/min 10000 10000
Rapidez eje Z transversal mm/min 10000 10000
Máx. velocidad de avance mm/min 5-5000 5-5000 5-5000 5-5000 5-5000 5-5000 5-5000
Recámara Especificación de la herramienta / BT50
BT50
BT50
BT50
BT50 BT50 BT50
Capacidad PCs 40 40
Tipo de cambio de herramienta / Cualquiera de las dos direcciones Cualquiera de las dos direcciones
Tiempo de cambio de herramienta S 3.5S (T - T) 3.5S (T - T)
Máx. tamaño de la herramienta mm 125x400 125x400
Máx. peso de la herramienta Kg 18 18
Precisión de la máquina Precisión de posicionamiento X Eje x mm 0.032 0.032 0.032 0.032 0.032 0.032 0.032
Y Eje y   0.032 0.032
Z Eje z   0.025 0.025
Repetición de una dirección X Eje x mm 0.013 0.013 0.013 0.013 0.013 0.013 0.013
Y Eje y   0.013 0.013
Z Eje z   0.010 0.010
Otros Peso de la máquina Kg 28000 34000 38000 43000 48000 53000 63000
Largo x Ancho x Altura mm 7200x3700x4800 9200x3700x4800 11200x3700x4800 9500x4400x4800 11600x4400x4800 14000x4400x4800 16500x4400x4800








  Empresa: Gauchito SRL.
  Estado: Nueva
  Embalaje :  No Aplicable
  Garantia:  No Aplicable

  Formas de pago :  Otro


www.gauchito.com.ar - folleto y precio sugerido - puede haber cambios sin previo aviso - precio sujeto a final confirmacion
