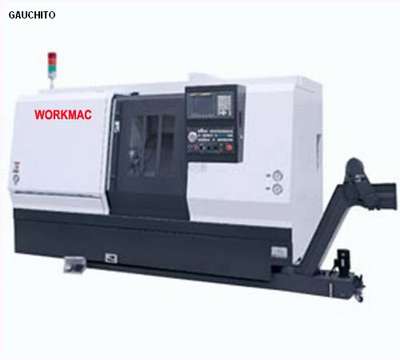

El torno CNC adopta una bancada inclinada de hierro fundido integral horizontal y de alta rigidez de 45º

TORNOS CNC

BANCADA INCLINADA

El torno CNC adopta una bancada inclinada de hierro fundido integral horizontal y de alta rigidez de 45º, el cuál es conveniente para cortes pesados y de alta velocidad. Tiene una excelente durabilidad y alta precisión permanente. El eje cuenta con alta precisión y alta rigidez, el cual puede realizar un cambio de velocidad continua y corte a velocidad constante. Arranca y se detiene apropiadamente. Todos las posiciones de lubricación son lubricadas cuantitativamente para mantener un aumento bajo de temperatura y pequeña deformación térmica. La pluma de la cabeza móvil puede extenderse o retraerse por medio de una programación. La configuración general razonable de este torno CNC les ofrece a los operadores una eliminación del chip suave, manejo de las piezas de trabajo fácil y operación sencilla

Item			Unidad	WORK2050
Diámetro del plato			mm	∅210
Balanceo máx. sobre el banco			mm	∅450
Balanceo máx. sobre el transportador			mm	∅250
Diámetro de mecanismo máx.			mm	∅260
Longitud de corte máx.			mm	500
Diámetro del eje			mm	∅55(∅65)
Forma del extremo del eje				A2-5(A2-6)
Longitud de corte máx. de la pieza de trabajo			mm	500
Trayectoria máx. del eje X			mm	150
Trayectoria máx. del eje Z			mm	600
Diámetro de la cubierta de la cabeza móvil			mm	∅80
Trayectoria de la cubierta de la cabeza móvil			mm	100
Filo de la cubierta de la cabeza móvil			Morse	No.5
Cabezal del torno de eje simple	Impulso principal AC	A2-5	r/min	45-4000 (cojinete importaod) 45-3500 (cojinete nacional)
		A2-6	r/min	45-3000
	Motor principal de frecuencia	A2-4	r/min
		A2-5	r/min	240-3000
		A2-6	r/min	240-3000
Par de torsión del motor para el eje X/Z			Nm	7/7 6/8(SIEMENS)
Velocidad rápida (eje X/Z)			m/min	10/12(16/16)
Nº de etapas de herramientas			Etapas	8(12)
Tamaño del mango de herramienta			mm	20×20(25×25)
Diámetro del orificio de la herramienta			mm	∅32(∅40)
Precisión de posicionamiento de la torre			arco-segundo(")	±4"
Precisión de reposicionamiento de la torre			arco-segundo(")	±1"
Precisión de la pieza de trabajo				IT6
Potencia del motor principal			kW	Nov-15
Precisión de posicionamiento			mm	0.016/0.020
Precisión de reposicionamiento			mm	0.007/0.008
Aspreza			μm	Ra1.6-0.8
Dimensiones generales de la máquina (L×W×H)			mm	3020×1810×1710
Peso de la máquina (peso neto)			kg	5000


	Empresa: Gauchito SRL.
	Estado: Nueva
	Embalaje : No Aplicable
	Garantia: No Aplicable

	Formas de pago : Otro
