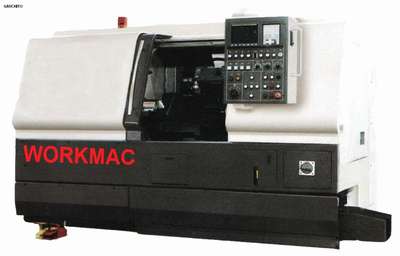

TORNO CNC WORKMAC WTC 63

La línea recta de guías del balanceo resuelve los requisitos de la eficacia de alta velocidad y, reduce la resistencia de la fricción y la deformación termal, mejora la exactitud que trabaja a máquina y asegura estabilidad larga del período de la exactitud que trabaja a máquina. Debido al hecho de que los servomotores del eje X y del eje de Z están conectados directamente con los tornillos de la bola de la precisión a través puede estar el acoplador elástico y obtener la alta precisión.

Modelo	Unidad	WC63
Máxima oscilación de la cama	mm	760/730
Máximo diámetro de corte	mm	630
Diámetro máximo del excedente	mm	550
Máxima longitud de corte	mm	1000/1500/2000/3000
Rango de velocidad del husillo	r/min.	20-2000
Energía -FANUC0i-TC	kW.	26/22
del motor - SIEMENS 802D	KW.	41/30
Principal - SIEMENS 810 D	kW.	41/30
Forma y código de la nariz del husillo		A,2-11
Diámetro del alesaje directo del huso	mm	104
Corte		12"
Forma de la torrecilla		Horizontal Estación-12
Tamaño de la caña		¡½32x32
de la herramienta		?0/?0/?2/?5
Tiempo de rotación de torrecilla	s	1,0/1,5
Colocación de exactitud de direcciones	"	?,6"
del eje X/Z (Guía-Deslizamineto)	m/min.	10*15
Cortes del eje X	mm	340
Cortes del eje Z	mm	1050/1550/2050/3050
Diam/Corte de la contrapunta	mm	150/150
Ahusamiento de la contrapunta	mm	MT5
Exactitud de la pieza		IT6
Rugosidad de la superficie	J-lm	Ra1.6
Max carga del disco/eje de la pieza	kG.	500/2000
Peso del Torno	kG.	9500/10000/11000/12000
CÓDIGO		T100430

OPCIONALES	CÓDIGO
DISPOSITIVO MANUAL A LA MEDIDA DE LA HERRAMIENTA	AT1100250
DISPOSITIVO DE LA MEDIDA DE LA HERRAMIENTA DEL AUTOMATISMO	AT1100260
RESTO CONSTANTE HIDRÁULICO	AT1100270
ESCALA X/Y	AT1100280
ALARMA-LÁMPARA	AT1100290


	Empresa: Gauchito SRL.
	Estado: Nueva
	Embalaje : No Aplicable
	Garantia: No Aplicable

	Formas de pago : Otro

	www.gauchito.com.ar - folleto y precio sugerido - puede haber cambios sin previo aviso - precio sujeto a final confirmacion
