ESPECIFICACIONES |
UNIDAD |

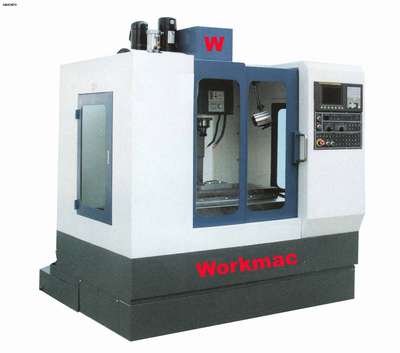

W7132A |
|
EJE X |
mm |
500 |
|
EJE Y |
mm |
320 |
|
EJE Z |
mm |
400 |
|
DIST. DEL HUSILLO A LA MESA |
mm |
120-520 |
|
DIST. DEL HUSILLO A LA COLUMNA |
mm |
360 |
|
VELOCIDAD EN X-Y |
mm/min |
24000 |
|
VELOCIDAD EN X-Z |
mm/min |
24000 |
|
AVANCE |
mm/min |
Ene-00 |
|
MEDIDA DE LA MESA |
mm |
800x320 |
|
MAX. PESO SOBRE LA MESA |
kg |
300 |
|
RANURA T |
|
3/14/100 |
|
VEL. MAX. DE HUSILLO |
rpm |
10000 |
|
MOTOR |
KW |
3.7 |
|
TIPO DE HUSILLO |
|
BT30 |
|
MAX. DIAM. DE HERRAMIENTA |
mm |
Φ100 |
|
MAX. LARGO DE HERRAMIENTA |
mm |
200 |
|
MAX. PESO DE HERRAMIENTA. |
kg |
5 |
|
TIEMPO DE CAMBIO DE HERRAMIENTAS |
s |
9 |
|
POSICIONAMIENTO |
mm |
0.02 |
|
REPOSICIONAMIENTO |
mm |
0.012 |
|
SISTEMA NUMÁTICO |
mpa |
0.6 |
|
PESO |
kg |
2500 |
|
MEDIDA GENERAL |
mm |
1600x1840x2110 |
