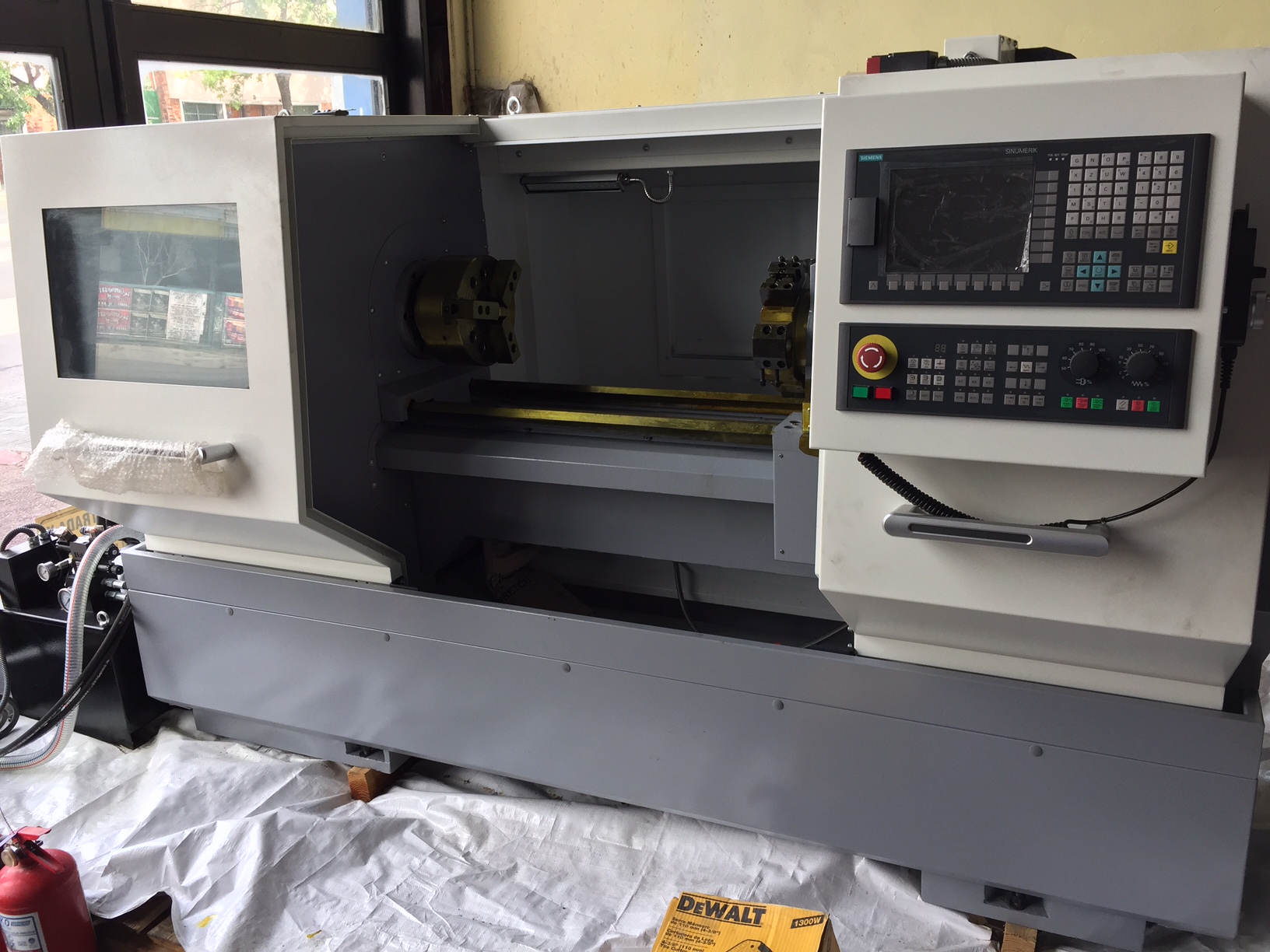

TORNO CON CONTROL S IEMENS , MOTORES SIEMENS ,MOTOR SERVO DE HUSILLO VELOCIDAD DE CORTE CONSTANTE /font>

PLATO DE 250 MM, 2500 RPM CON VELOCIDAD DE CORTE CONSTANTE
ÚNICOS EN STOCK PARA ENTREGA INMEDIATA
MAQUINA CON CARENADO COMPLETO
DE ALTA CALIDAD

Características Técnicas

TURRI SPEED

TURRI T 2

Volteo Máx Sobre Bancada

160mm

400mm

Largo Máx. de la Pieza a trabajar

260mm

4 Pos = 850mm / 6 pos = 750mm

Diámetro Máx. de corte (porta herr. Vertical)

160mm

400mm

Diámetro Máx sobre Carro (porta herr. Vertical)

80mm

200mm

Diámetro Máx de Corte (porta herr. Horizontal)

160mm

320mm

Diámetro Máx sobre Carro (porta herr. Horizontal)

80mm

200mm

Plato

160

250

Cono de husillo

A2-4

A2-6

Agujero de husillo

43mm

52mm

Pasos de la Velocidad de Husillo

constante

Rango de velocidad de husillo (dos velocidades)

Rango de velocidad de husillo (con conv. De frecuencia)

500-5000 r/min

15-2500r/min

Potencia del motor principal (dos velocidades)

Potencia del motor principal (con conv. De frecuencia)

4KW

5.5/7.5KW

Movimiento rápido Eje X

6m/min

3.8m/min

Movimiento Rápido Eje Y

12m/min

7.8m/min

Tiempo de cambio de herramienta

1.5s

Repetibilidad de posicionamiento del porta herramienta

0.007mm

Recorrido Eje X

120mm

220mm

Recorrido Eje y

260mm

1000mm

Precisión de Pieza a Trabajar

IT6-IT7

Aspereza de Superficie

Ra1.6µm

Ra.1.6µm

Diámetro y recorrido del eje de la contrapunta

60/140mm

Cono de la contrapunta

Morse No. 4 mm

Morse No.4

Número de herramienta

Peso

1850Kg

2100 KG

Esta máquina herramienta controlada numéricamente puede realizar un control automático en una gran variedad de sistemas controlados

Esta máquina herramienta controlada numéricamente puede realizar un control automático en una gran variedad de sistemas controlados numéricamente. Es segura a una rotación de alta velocidad con alta rigidez y alta eficiencia. Es ampliamente usada por su alta eficiencia de operación y calidad estable. Es usada para tornos para partes de círculos internos, externos, superficies cilíndricas, cónicas, esféricas, curvas, y cortes iniciales así como también roscas métricas, rosca de tornillo unificada y rosca cónica. Este torno CNC es aplicable para procesos múltiples y producción en grandes cantidades. Es aplicable para procesos múltiples y producción en grandes cantidades.

	Unid.	TURRI1626	TURRI3665	TURRI3625	TURRI4085J	TURRI4085I
Balanceo máx. sobre la bancada	mm	∅160	∅360	∅360	∅400	∅400
Balanceo máx. sobre la corredera	mm	∅140	∅180	∅180	∅200	∅200
Diámetro de corte máx. sobre la corredera	mm	∅140	∅180	∅180	∅200	∅200
Longitud de giro máx.	mm	220	650 de cuatro posiciones 580 de seis posiciones	240 de cuatro posiciones	850 de cuatro posiciones 750 de seis posiciones	850 de cuatro posiciones 750 de seis posiciones
Diámetro del eje	mm	∅43	∅53	∅53	∅53	∅53
Extremo del eje		A2-4	A2-6	A2-6	A1-6	A1-6
Potencia del motor principal (frecuencia de cambio)	kW	4	5.5	5.5	5.5	7.5
Velocidad del eje	r/min	500-5000	200-3000	200-3000 (2000rpm con plato manual)	Manual Ⅲ pasos +conversión de frecuencia Ⅰ150-520 Ⅱ440-1153 Ⅲ770-2000	150-2400 (1600rpm con plato manual)
Diámetro de la pluma de la cabeza móvil	mm		∅60		∅60	∅60
Trayectoria de la pluma de la cabeza móvil	mm	Cabezal móvil manual o hidráulico opcional disponibles	140	Cabezal móvil manual o hidráulico opcional disponibles	140	140
Filo de la pluma de la cabeza móvil			Morse No.4		Morse No.4	Morse No.4
Trayectoria máx. en el eje X	mm	120	220	220	220	220
Trayectoria máx. en el eje Z	mm	260	650 de cuatro posiciones 580 de seis posiciones	260	850	850
Velocidad de recorrido rápido (eje X/Z)	m/min	06-Oct	3.8/7.8	3.8/7.8	3.8/7.8	3.8/7.8
Nº de etapas de herramientas		4	4	4	4	4
Tamaño del mango de la herramienta	mm	16×16	20×20	20×20	20×20	20×20
Repetición del eje X/Z		0.01/0.013	0.012/0.016	0.012/0.016	0.012/0.016	0.012/0.016
