GTOCAK3675

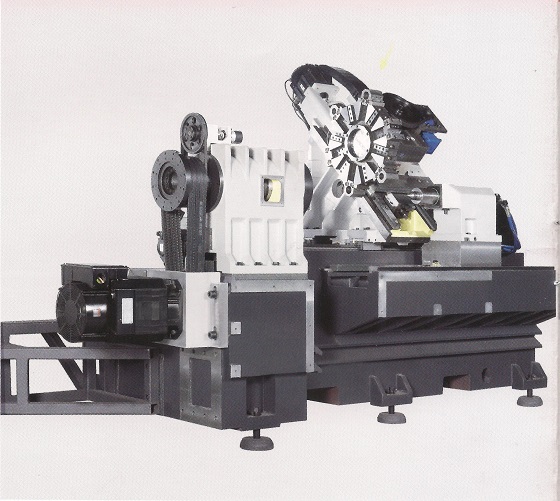

Las máquinas de la serie GTOCAK3675 adoptan la estructura combinada de plataforma plana y sillín inclinado, lo que garantiza una gran rigidez de toda la máquina, lo que resulta en un excelente rendimiento y rentabilidad para el usuario. El eje de alimentación del tobogán transversal adopta guías lineales para garantizar una alta rigidez y un rendimiento dinámico, lo que aumenta la precisión del mecanizado de las piezas terminadas.

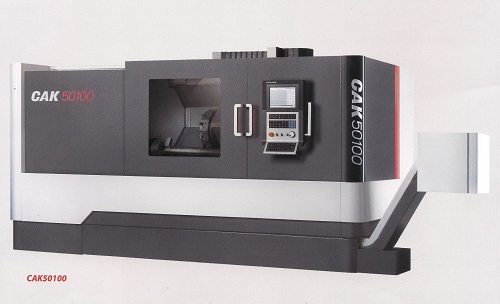

GTOCAK50100
Las máquinas de la serie GTOCAK50100 son especialmente adecuadas para el mecanizado de piezas rotatorias de diámetro medio a grande, con una alta eficiencia y precisión. Estas máquinas son ampliamente utilizadas en industrias tales como automotríz , fabricación de rodamientos, aeroespacial, construcción naval, generación de energía, militar, entre otros.
| DETALLES TECNICOS |
| |
Unidades |
CAK3675 |
CAK50100 |
| Diámetro de giro máximo |
mm |
360 |
500 |
| Longitud máx. de giro |
mm |
750 |
1000 |
| Movimiento msobre el banco |
mm |
420 |
590 |
| Movimiento máx. sobre la corredera |
mm |
260 |
330 |
| Husillo de la nariz estándar |
|
A2-6 |
A2-8 |
| Velocidad máx. del husillo |
rpm |
3000 |
3000 |
| Par nominal del husillo |
Nm |
167(882r/min) |
301(558r/min) |
| Par máx. del husillo |
Nm |
210(882r/min) |
422(558r/min,30min) |
| Diámetro del agujero del husillo |
mm |
62 |
80 |
| Velocidad rápida del eje X |
m/min |
12/20 |
12/18 |
| Velocidad rápida del eje Z |
m/min |
12/20 |
12/18 |
| Número de estaciones de la torreta |
|
8 (opcional 6,12) |
12 (opcional 8) |
| Tamaño máximo del mango de la herramienta |
mm |
25x25 |
25x25 |
| Diámetro máx. del agujero del alesado |
mm |
40 |
40 |
| Precisión de posicionamiento |
X |
um |
16/12 |
16/12 |
| Z |
um |
25/18 |
25/20 |
| Repetibilidad |
X |
um |
6/5 |
7/6 |
| Z |
um |
10/8 |
10/8 |
| Peso del torno |
kg |
5000 |
6000 |
| Dimensiones |
mm |
3100x1558x1850 |
3600x1850x2050 |
|
