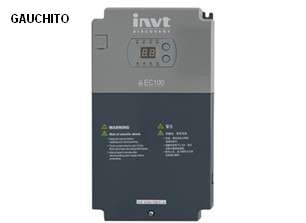

Máquina integrada inteligente MECATRONIC EC Ascensor

EC100 ascensor máquina integrada inteligente es un producto de red inteligente para el control y accionamiento mediante la aplicación de control de vectores de frecuencia variable avanzada, ascensor inteligente control y red de comunicación. Nos esforzamos para proporcionar control de gama alta, calidad, ahorro de energía y seguro dispositivos al mercado global

  • Recursos reduciendo en la instalación del ascensor, depuración, operación y gestión;
  • Max. velocidad: piso más alto de 6m/s: hasta edificios de 64 pisos ;
  • Red inteligente grupo control puede controlar 8 ascensores al mismo tiempo;
  • Incorporado tecnología de compensación a partir de alto rendimiento del sensor no ponderación;
  • Avanzado cálculo de vector de espacio y ser compatible con la interfaz de codificador de AM / maestro SM;
  • Control de vector actual de alto rendimiento. salida de 180% par a velocidad cero;
  • Modo de ayuda de emergencia de baja tensión de UPS monofásicos AC220V, buscar la dirección de carga ligera.

Funciones especiales:

  • El regulador programación del PLC abierto iniciar: prevén la función cambiar/modificar algunas entrada-salida terminales y otra plataforma de desarrollo para el usuario;
  • Regulador manual: interfaz persona-máquina independiente, sistema de ayuda en línea chino/inglés; funciones de depuración de gestión, depuración gestión de seguimiento, parámetros de carga/descarga, los datos informáticos copiado;
  • El regulador manual puede ser conectado a la lata interfaz en el coche para parámetros convenientes;
  • Agregar módulo de internet TCP/IP para la depuración remota y control;
  • Soporte control remoto del protocolo TCP/IP y control inalámbrico GSM / 3G.tecnologia de celular

Comprehensive Technical Parameters of EC100:

Item

Name

Description

Input/output characteristics

voltage

AC380V±15%

Input frequencia

47~63Hz

salida voltage rango

0~Rated input voltage

salida frequencia rango

0~400Hz

Peripheral Interface Features

Digital low voltage input

29 channels, DC 24V/4.5~8mA

High-voltage detector input

3 channels, AC/DC 110V

Digital output

12 channels

CAN communication port

3 channels

Encoder puerto

incluida sin&cos, collector NPN output, push-pull output port of the encoder

Technical control characteristics

Control modo

PG vector control

Overload capacity

150% of the rated current: 60s
180% of the rated current:10s

arranque torque

PG vector control: 0Hz/180%

control velocidad

PG vector control: ±0.1% of the Max. speed

Carro frequencia

1.0kHz~16.0kHz

Power Degree of EC100:

Modelo

entrada

Voltage

salida Power (KW)

corriente salida (A)

unidad de freno

Minimo Resistor

Resistor de

frenado

EC100-1R5-S2

AC 220V±15%

1.5

5.5

incluida

incluida

90Ω

120Ω/400W

EC100-2R2-S2

2.2

11.0

incluida

50Ω

100Ω/1000W

EC100-004-4

3AC 380V±15%

4.0

11.0

incluida

75Ω

75Ω/1200W

EC100-5R5-4

5.5

13.0

incluida

55Ω

55Ω/1500W

EC100-7R5-4

7.5

18.5

incluida

40Ω

50Ω/2000W

EC100-011-4

11.0

27.0

incluida

26Ω

40Ω/4000W

EC100-015-4

15.0

34.0

incluida

22Ω

32Ω/4500W

EC100-018-4

18.5

38.0

incluida

20Ω

28Ω/5000W

EC100-022-4

22.0

46.0

incluida

20Ω

22Ω/7000W

EC100-030-4

30.0

62.0

incluida

20Ω

20Ω/10000W

EC100-037-4

37.0

75.0

External DBU100H-060-4

13Ω

14Ω/11000W

EC100-045-4

45.0

92.0

External DBU100H-110-4

11Ω/13500W

EC100-055-4

55.0

115.0

External DBU100H-110-4

9Ω/16500W

Appearance and Installation Dimensions:

Dimension of 30KW and below                                                            Dimension of 37~55KW

Power(KW)

W(mm)

H(mm)

D(mm)

A(mm)

B(mm)

C(mm)

Hole Diameter

Installation Stud

AC 1.5~2.2

170

320

197

151

303

6.5

φ6.5

M6

4~11

170

320

197

151

303

6.5

φ6.5

M6

15~18

230

330

197

210

311

6.5

φ6.5

M6

22~30

255

400

226

237

384

10

φ6.5

M6

37~55

270

555

325

130

540



φ

M8

Configuration instructions of EC100:

Signal interface board EC100-I/O: EC100-I/O, standard-configured for EC100, is the interface board of the input/output elevator signal. DB62 core cable is also standard-configured (the Max. length: 10M).

Manual controller EC100-PAD:  EC100-PAD is optional for the elevator debugging.
