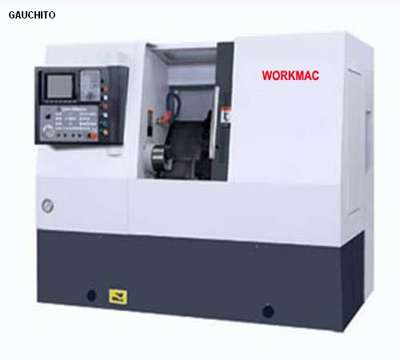

TORNO CNC BANCADA INCLINADA
Precio de Oferta:  Consulte
Precio:  Consulte



seleccione una imagen para aumentar



  Este torno CNC ha empleado una integración mecánica

TORNOS CNC

BANCADA INCLINADA

  • El eje del torno CNC tiene un funcionamiento por medio de un motor de conversión en cooperación con un conversor para realizar un cambio de velocidad continuo, y el rango de cambio de velocidad del eje es de 100-5000r/min.
  • Los diferentes motores servo AC pueden ser seleccionados usando dispositivos longitudinales y transversales de acuerdo a los requisitos del cliente, y el torno CNC cuenta con características de alta precisión de posicionamiento, flexibilidad y operación confiable.
  • Las guías longitudinales y transversales adoptan guías enrolladas lineales de alta precisión para una alta exactitud de posicionamiento y velocidad de movimiento rápida, y la velocidad de movimiento rápida en dirección longitudinal-transversal es de 16m/min (sin incluir el sistema nacional), el cuál aumenta enormemente el ahorro de tiempo de la máquina auxiliar. El torno CNC adopta un dispositivo de lubricación central de desplazamiento positivo automático para realizar las funciones de medición de presión y alarma de nivel del líquido, y cuenta con características como lubricación completa y alta seguridad.
  • El torno CNC adopta una protección completamente cerrada, que hace que la apariencia general de la máquina sea agradable y con una hermeticidad superior, la operación de la puerta de drenaje es fácil, conveniente y segura.
  • El sistema de refrigeración adopta una bomba de alto impulso y cuenta con características como amplio flujo y alta presión.
  • La longitud de la bancada de dirección transversal es de 730mm, por lo que este torno CNC puede ser instalada con una herramienta de múltiples agarres para ahorrar tiempo en el cambio de herramientas y compensar el error de posicionamiento del giro de la torre de 8 estaciones que puede ser seleccionado de acuerdo a los requisitos de los clientes para alcanzar las necesidades de las piezas de trabajo de forma compleja.

Item Unidad WORK1608
Diámetro del plato mm ∅165
Balanceo máx. sobre el banco mm ∅480
Balanceo máx. sobre el transportador mm ∅380
Diámetro de mecanización máx. mm ∅160
Longitud de corte máx. mm 80
Diámetro del eje mm ∅40
Forma del extremo del eje   A2-4
Longitud de corte máx. de la pieza de trabajo mm 80
Trayectoria del eje máx. del eje X mm 280
Trayectoria del eje máx. del eje Z mm 220(herramienta) 100(torre)
Diámetro de la cubierta de la cabeza móvil mm -
Trayectoria de la cubierta de la cabeza móvil mm -
Filo de la cubierta de la cabeza móvil Morse -
Cabezal del torno de eje simple Impulso principal AC A2-5 r/min -
A2-6 r/min -
Frecuencia del motor principal A2-4 r/min 100-5000
A2-5 r/min -
A2-6 r/min -
Par de torsión del motor para ele X/Z Nm 06-Jun
Velocidad rápida (eje X/Z) m/min Dic-16
Nº de etapas de las herramientas Etapas 8
Tamaño del mango de la herramienta mm 20×20
Diámetro del orificio de la herramienta mm ∅25
Precisión de posicionamiento de la torre arco-segundo(") ±4"
Precisión de reposicionamiento de la torre arco-segundo(") ±1.6"
Precisión de la pieza de trabajo   IT6
Potencia del motor principal kW 5.5/7.5
Precisión de posicionamiento mm 0.013/0.016
Precisión de repocisionamiento mm 0.005/0.006
Aspereza μm Ra1.6-0.8
Dimensiones generales de la máquina (L×W×H) mm 2000×1300×1650
Peso de la máquina (peso neto) kg 1800








  Empresa: Gauchito SRL.
  Estado: Nueva
  Embalaje :  No Aplicable
  Garantia:  No Aplicable

  Formas de pago :  Otro


www.gauchito.com.ar - folleto y precio sugerido - puede haber cambios sin previo aviso - precio sujeto a final confirmacion
